TC18 鈦合金屬于α+β型鈦合金，該合金具有高強韌、高淬透、可焊性好等突出優(yōu)點，適用于制造飛機起落架、攔阻鉤、接頭、框和梁等關(guān)鍵承力構(gòu)件[1-5]。

目前關(guān)于TC18 鈦合金的性能有部分研究[6-7]，主要集中在組織和性能與熱處理制度的關(guān)系，而在戶外大氣環(huán)境中的腐蝕行為報道非常少。隨著裝備全天候、多地域服役要求，研究TC18 鈦合金在我國典型自然大氣環(huán)境下的大氣腐蝕性能變得非常迫切。文中研究了TC18 鈦合金在我國海洋大氣環(huán)境下的大氣腐蝕性能，揭示TC18 鈦合金腐蝕形貌、抗拉強度、斷裂韌度、疲勞裂紋擴展速率在戶外暴露6 年過程中的變化規(guī)律，以期為TC18 鈦合金應(yīng)用范圍擴展和產(chǎn)品結(jié)構(gòu)的設(shè)計與選材提供有益的借鑒和參考。

1、試驗

1.1 試樣

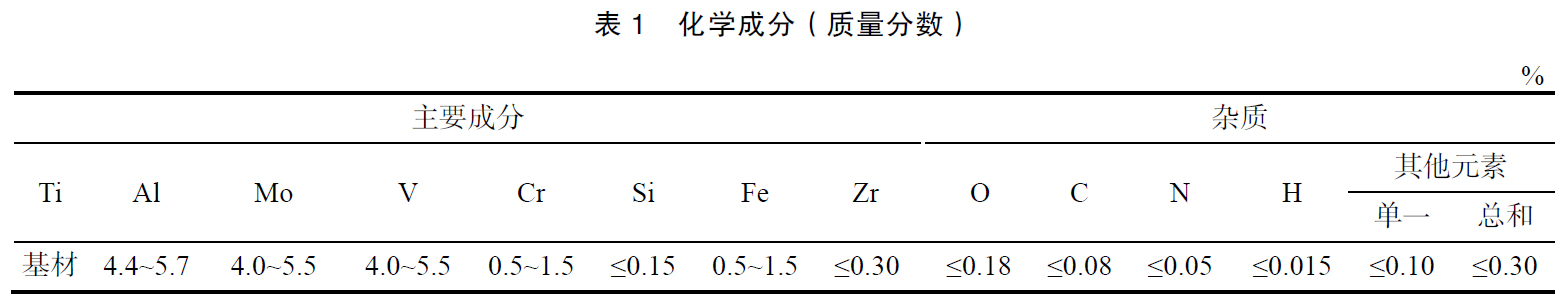

試驗所用材料為近β型鈦合金TC18，其化學(xué)成分見表1。將材料加工成100 mm×50 mm×3 mm 平板、φ10 mm 拉伸樣、緊湊C（T）、標(biāo)準(zhǔn)C（T）試樣等四種型號規(guī)格，采用掛牌方式進行試樣標(biāo)識。試驗前所有試樣用丙酮清洗掉試樣表面的油污。

其中緊湊C（T）試樣參照GB/T 4161—2007《金屬材料平面應(yīng)變斷裂韌度KIC 試驗方法》，將厚板加工成標(biāo)準(zhǔn)緊湊拉伸試樣，厚度B 為25 mm，寬度W 為50 mm。標(biāo)準(zhǔn)C（T）試樣參照GB 6398—2000《金屬材料疲勞裂紋擴展速率試驗方法》，將厚板加工成標(biāo)準(zhǔn)C（T）試樣，厚度B 為12.5 mm，寬度W 為50 mm。

1.2 試驗方法

試驗選擇濕熱海洋環(huán)境海南萬寧試驗站同時開展海洋平臺戶外和近海戶外暴露試驗，其中平板試樣暴露于近海戶外，暴露地點距海90m，其余試樣均暴露于平臺戶外，海洋平臺暴露場入海25 m。

試驗參照GB/T 14165—2008《金屬和合金大氣腐蝕試驗現(xiàn)場試驗的一般要求》的相關(guān)規(guī)定執(zhí)行。近海戶外大氣暴露試驗和海洋平臺戶外大氣暴露試驗的樣品在戶外朝南與水平面45°角放置，無背板暴露，其中斷裂韌度（緊湊C（T）試樣）和疲勞裂紋擴展試樣（標(biāo)準(zhǔn)C（T）試樣）預(yù)期的裂紋擴展方向向下。

試驗總時間為6 年，每2 年為1 周期，定期取樣進行宏微觀形貌、拉伸性能、斷裂韌度、疲勞裂紋擴展速率等力學(xué)性能檢測，最終對試驗結(jié)果進行分析。

2、結(jié)果與分析

2.1 宏微觀形貌

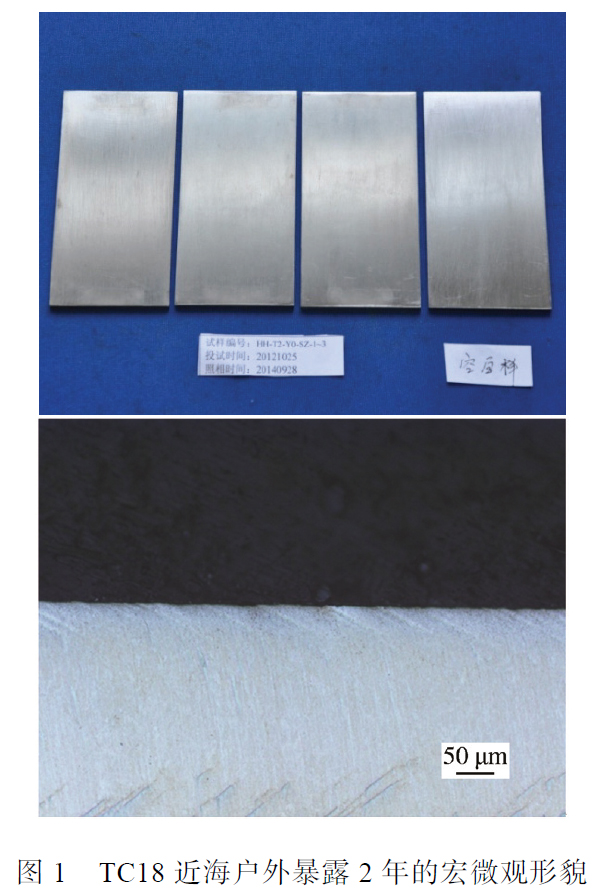

TC18 鈦合金耐蝕性能優(yōu)良，長期暴露于大氣環(huán)境中主要表現(xiàn)為金屬光澤下降和發(fā)黃發(fā)暗，微觀下未見點蝕坑等明顯腐蝕現(xiàn)象，如圖1 所示。

2.2 力學(xué)性能

2.2.1 靜態(tài)拉伸性能

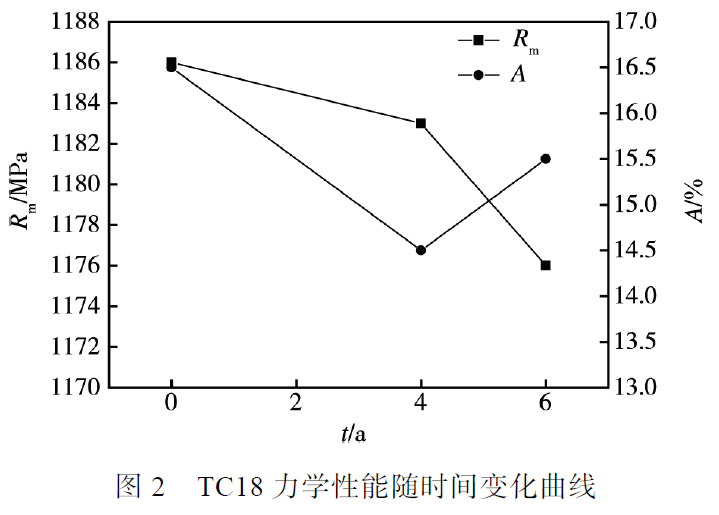

參照GB/T 228.1—2010《金屬材料 拉伸試驗第1 部分：室溫試驗方法》開展拉伸性能測試。TC18的抗拉強度及斷后伸長率隨試驗時間的變化曲線如圖2 所示。從圖2 可以看出，海洋大氣環(huán)境對TC18的靜態(tài)拉伸性能有一定影響，但不顯著。

2.2.2 斷裂韌度

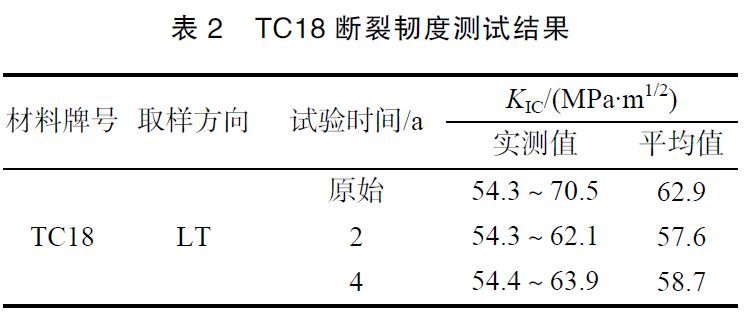

參照GB/T 4161—2007 對原始樣、海洋平臺戶外大氣暴露2 年和4 年試樣進行斷裂試驗，得到斷裂韌度變化數(shù)值見表2。從表2 可以看出，經(jīng)4 年海洋大氣環(huán)境試驗后，海洋大氣環(huán)境對鈦合金的斷裂韌度有一定影響，TC18 斷裂韌度隨試驗時間的延長呈下降趨勢，但下降幅度較小。試驗4 年后，TC18 斷裂韌度平均值為58.7 MPa·m^1/2，相比原始值下降了6.7%，最小值為54.4 MPa·m1/2，相比原始最小值下降了0.2%。

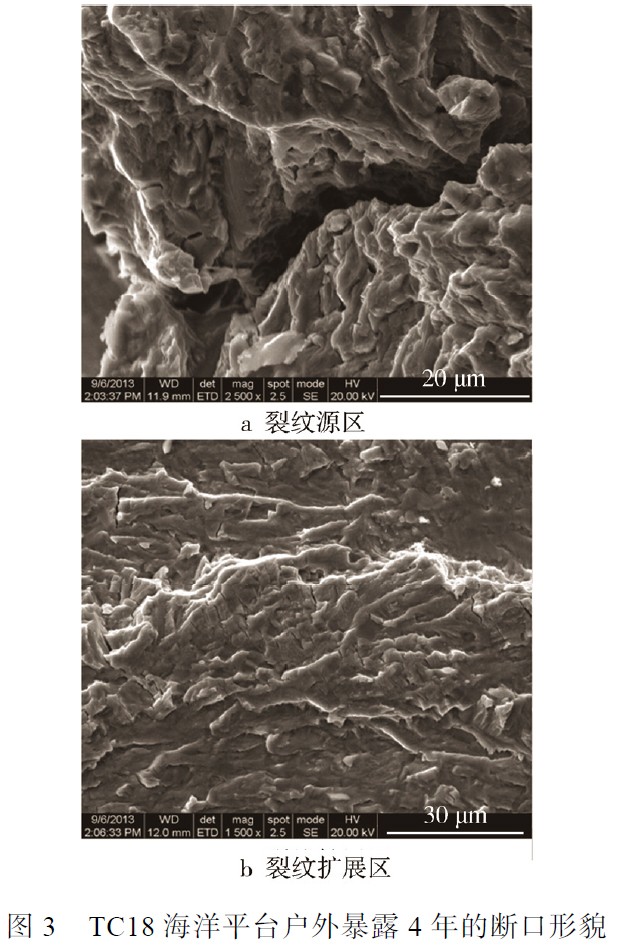

利用掃描電子顯微鏡（SEM）對戶外暴露4 年的試驗樣品的斷口自裂紋源區(qū)到擴展區(qū)進行觀察，裂紋源處有臺階紋，疲勞裂紋擴展區(qū)有垂直于裂紋擴展方向的二次裂紋，其斷口形貌表現(xiàn)為準(zhǔn)解理斷口[8-10]，如圖3 所示。

2.2.3 疲勞裂紋擴展速率

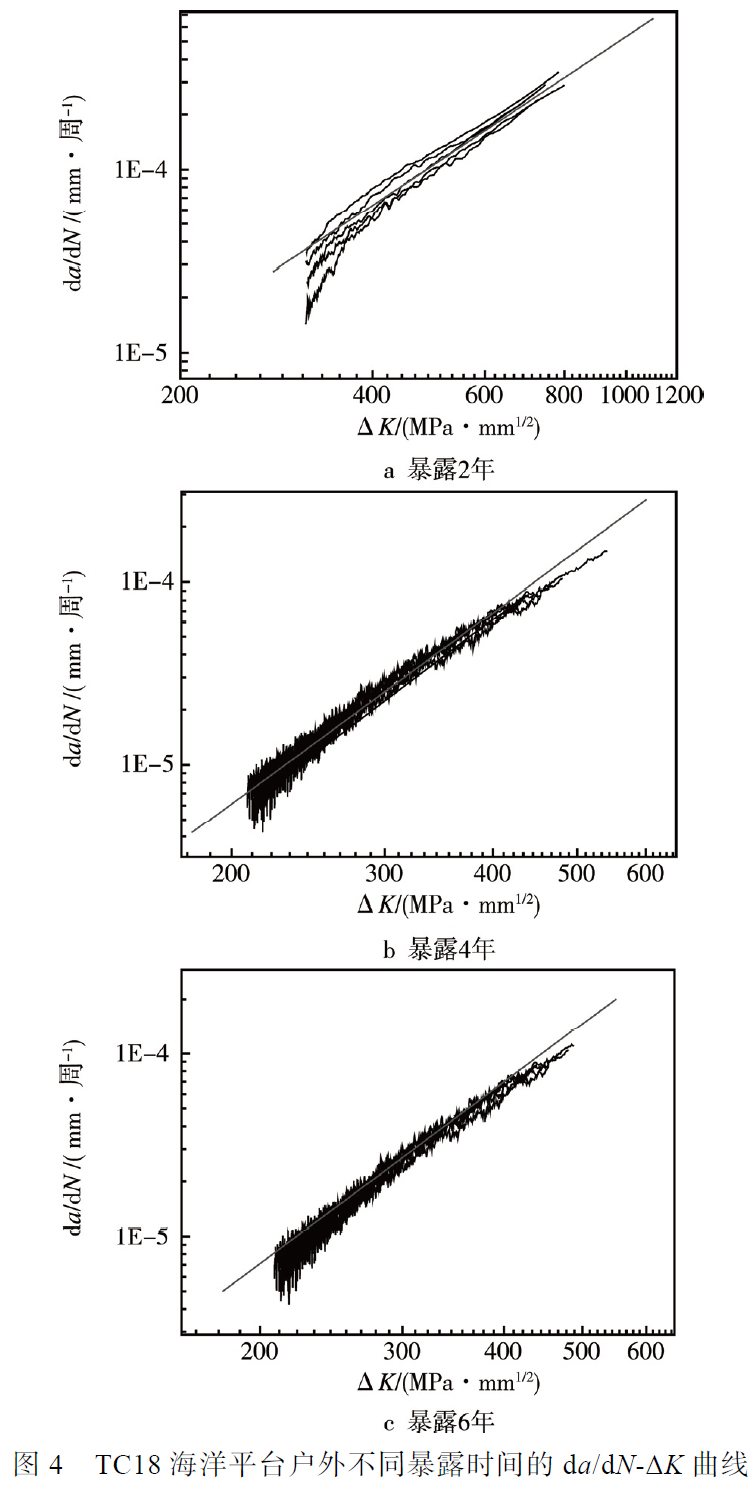

參照GB 6398—2000 開展疲勞裂紋擴展速率性能。通過對TC18 暴露2，4，6 年試樣的裂紋長度、循環(huán)數(shù)、裂紋尖端應(yīng)力強度因子等試驗數(shù)據(jù)處理得到da/dN-ΔK 關(guān)系，其中采用擬合a-N 曲線求導(dǎo)的方法確定da/dN，再用線性回歸的方法擬合lg(da/dN)-lg(ΔK)數(shù)據(jù)點。由圖4 可見，在雙對數(shù)坐標(biāo)中兩者均呈現(xiàn)較好的線性關(guān)系，對曲線進行線性擬合可得到應(yīng)力比為0.1 時的Paris 公式，其中暴露2 年：da/dN=C1(ΔK)n1，C1=5.846×10-11，n1=2.320；暴露4 年：da/dN=C₂(ΔK)ⁿ²，C₂=6.01×10^-14，n₂=3.48；暴露6 年da/dN=C₃(ΔK)n3，C₃=1.81×10^-13，n₃=3.30。Paris 公式能很好地描述疲勞裂紋擴展速率與應(yīng)力強度因子幅度之間的關(guān)系，應(yīng)力強度因子幅度ΔK 是疲勞裂紋擴展的主要控制量，絕大部分金屬材料的疲勞裂紋擴展參數(shù)n在2～4 之間，該試驗測得的n 值分別為2.320，3.48，3.30，結(jié)果是完全合理的[11-13]。

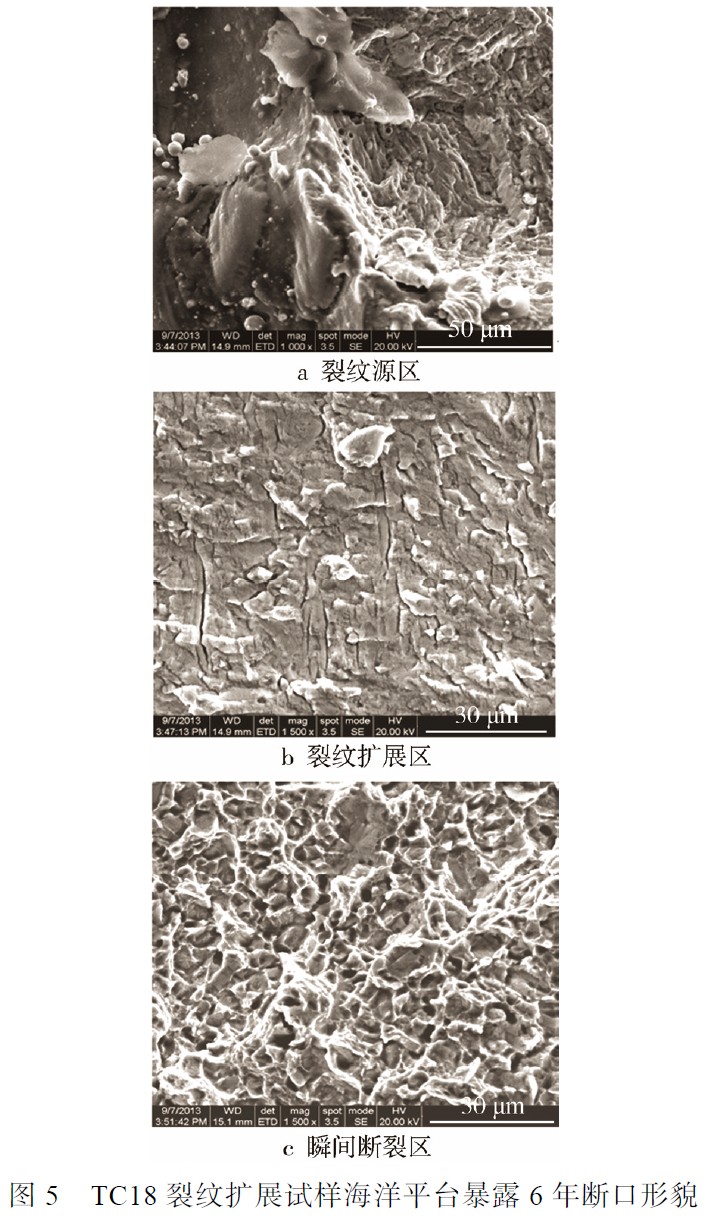

對斷口進行微觀形貌分析，裂紋源處有撕裂細小韌窩，斷口邊沿有明顯的腐蝕產(chǎn)物[14]。擴展區(qū)有明顯的疲勞貝殼紋，斷口為準(zhǔn)解理斷裂。瞬間斷裂區(qū)斷口為韌窩的韌性斷裂，是在拉伸載荷作用下形成的，撕裂棱保護得很好，如圖5 所示。

3、結(jié)論

1）TC18 鈦合金耐蝕性能優(yōu)良，長期暴露于海洋大氣環(huán)境中主要表現(xiàn)為金屬光澤下降和輕微發(fā)黃，微觀下未見點蝕坑等明顯腐蝕現(xiàn)象。

2）海洋大氣環(huán)境對TC18 鈦合金力學(xué)性能有一定影響，隨著試驗時間的延長，其抗拉強度和斷裂韌度均有一定程度降低。其中試驗4 年，TC18 斷裂韌度平均值相比原始值下降了6.7%。

3）在da/dN-ΔK 雙對數(shù)坐標(biāo)中兩者均呈現(xiàn)很好的線性關(guān)系，應(yīng)力比為0.1 時的Paris 公式為：暴露2年da/dN=C1(ΔK)ⁿ¹，C₁=5.846×10^-11，n₁=2.320；暴露4 年da/dN=C2(ΔK)ⁿ²，C₂=6.01×10^-14， n₂=3.48；暴露6 年da/dN=C₃(ΔK)ⁿ³，C₃=1.81×10_-13， n₃=3.30。

4）疲勞裂紋擴展試樣斷口形貌顯示，裂紋源處有撕裂細小韌窩，斷口邊沿有明顯的腐蝕產(chǎn)物，擴展區(qū)有明顯的疲勞貝殼紋，斷口為準(zhǔn)解理斷裂，瞬間斷裂區(qū)斷口為韌窩的韌性斷裂。

參考文獻：

[1] LI C, ZHANG X Y, LI Z Y, et al. Hot Deformation ofTi-5Al-5Mo-5 V-1Cr-1Fe Near β Titanium Alloys Containing Thin and Thick Lamellar α Phase[J]. Materials Science & Engineering A, 2013, 573: 75-83.

[2] NYAKANA S L, FANNING J C, BOYER R R. Quick Reference Guide for β Titanium Alloys in the 00s[J].Journal of Materials Engineering and Performance, 2005,14(6): 799-811.

[3] BOYER R R, BRIGGS R D. The Use of β Titanium Alloys in the Aerospace Industry[J]. Journal of Materials Engineering and Performance, 2005, 14(6): 681-685.

[4] IVASISHIN O M, MARKOVSKY P E, MATVIYCHUKYU V, ET AL. A Comparative Study of the MechanicalProperties of High-strength β-titanium Alloys[J]. Journal of Alloys &Compounds, 2008, 457: 296-309.

[5] IVASISHIN O M, MARKOVSKY P E, SEMIATIN S L,et al. Aging Response of Coarse and Fine-grained β TitaniumAlloys[J]. Materials Science & Engineering A,2005, 405: 296 - 305.

[6] 張樂, 劉瑩瑩, 史曉楠, 等. TC18 鈦合金的顯微組織及拉伸性能[J]. 材料熱處理學(xué)報, 2017, 38(6): 54-60.

[7] 官杰, 劉建榮, 雷家峰, 等. TC18 鈦合金的組織和性能與熱處理制度的關(guān)系[J]. 材料研究學(xué)報, 2009, 23(1):78-82.

[8] 舒暢, 張帷, 蘇艷, 等. 海洋大氣環(huán)境對鈦合金TA15斷裂韌度的影響[J]. 表面技術(shù), 2012, 41(6): 54-57.

[9] 商國強, 王新南, 費躍, 等. 新型低成本鈦合金高周疲勞性能和斷裂韌度[J]. 失效分析與預(yù)防, 2013, 8(2):74-78.

[10] 張慶玲, 李興無. TA15 鈦合金兩類組織對疲勞性能和斷裂韌度的影響[J]. 材料工程, 2007(7): 3-5.

[11] 朱知壽, 馬少俊, 王新南, 等. TC4-DT 損傷容限型鈦合金疲勞裂紋擴展特性的研究[J]. 鈦工業(yè)進展, 2005,22(6): 10-13.

[12] 吉楠, 衛(wèi)遵義, 白小亮, 等. TC11 鈦合金全范圍疲勞裂紋擴展速率表征[J]. 理化檢驗-物理分冊, 2016, 52(7):439-442.

[13] 張亞娟, 姚易, 劉海燕. Ti-6Al-4V鈦合金的疲勞裂紋擴展規(guī)律[J]. 理化檢驗-物理分冊, 2011, 47(12): 752-755.

[14] 吳崇周, 李興無, 黃旭, 等. TA15 鈦合金疲勞裂紋擴展與顯微組織的關(guān)系[J]. 稀有金屬材料與工程, 2007,36(12): 2128-2131.
